주요기능

구조해석정보(Staad.Pro, SAP2000, Midas Gen)를 이용한
3D구조모델 자동생성 및 구조도면 자동편집

구조해석정보를 이용한 3D구조모델생성

구조해석파일에 작성된 다양한 해석정보를 분석하여 3D구조모델을 자동생성합니다.

01구조해석파일 (Staad.Pro, SAP2000, Midas Gen) 읽기

구조해석파일에 작성된 다양한 해석정보를 분석하여 3D구조모델을 자동생성합니다.

구조해석 모델 (입력)

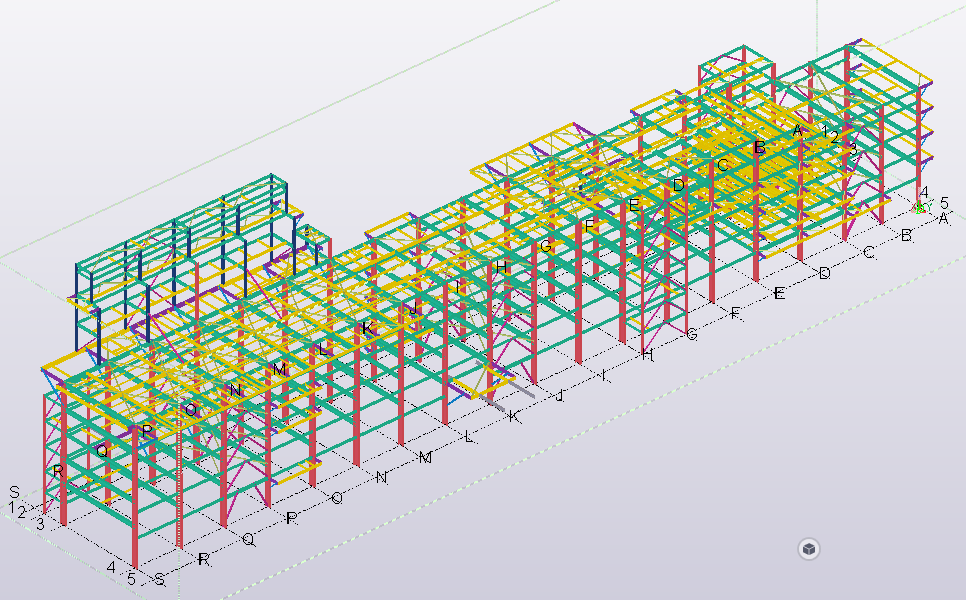

3D구조모델 자동 생성

부재 생성 - 부재 단면 및 재질 자동 매핑

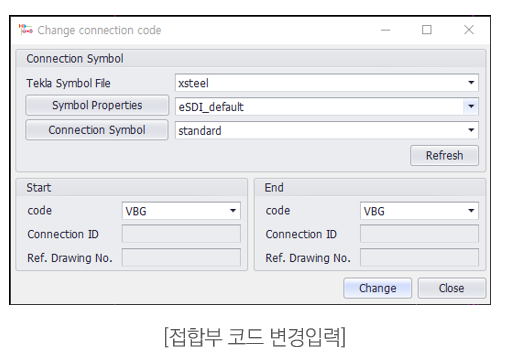

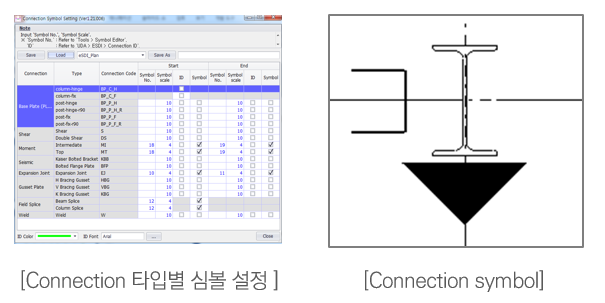

부재 타입별 분류, Connection Code 자동생성

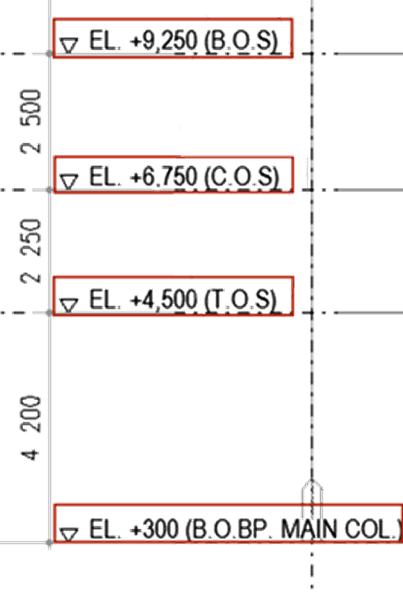

수평부재 T.O.S. 적용
부재 Offset 이동, 부재 회전 정보 반영
부재 시·종점위치, 절점구속조건 반영
Brace Working Point 이동
Truss, Tension 유무
Cover Plate 생성, Fireproofing 생성
부재 병합 유무 결정

02부재 단면/재질 매핑, 부재병합

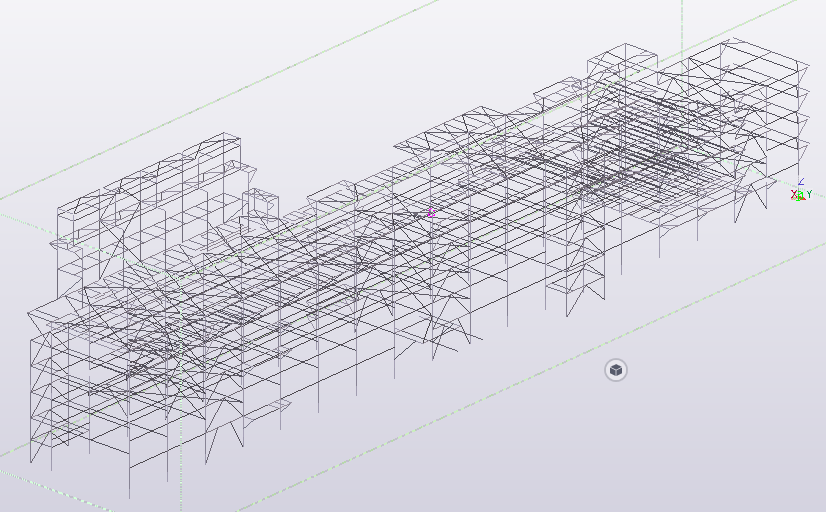

구조해석 와이어프레임 모델

03부재 타입별 분류 및 T.O.S 설정

부재타입별 자동 분류

04Grid 자동생성 (평면, 입면)

Grid 자동생성 및 부재 배치

3D구조모델 수정 및 추가

자동으로 생성된 3D구조모델에 사용자 옵션에 따라 부재수정 및 추가 모델링을 합니다.

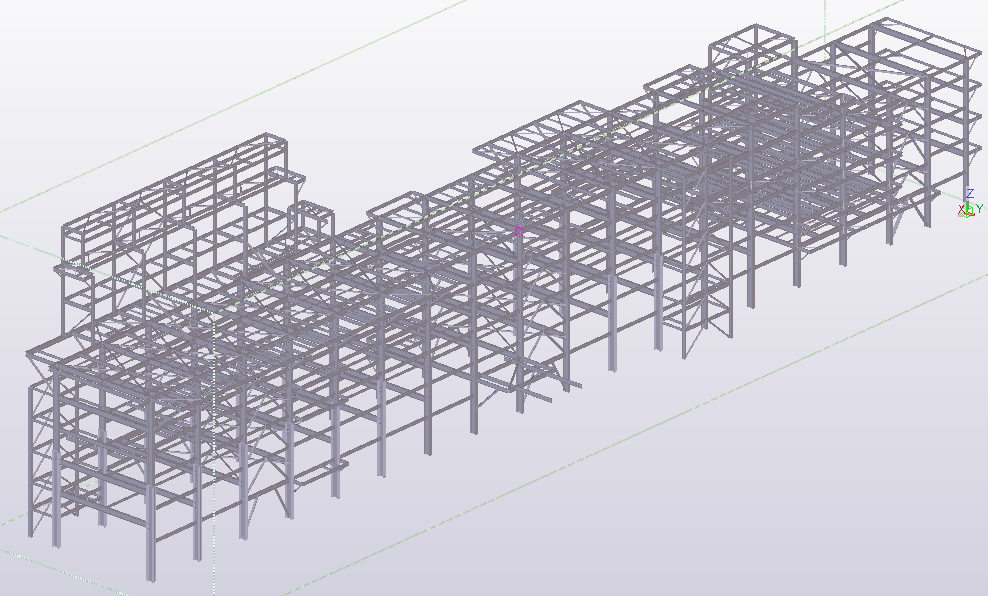

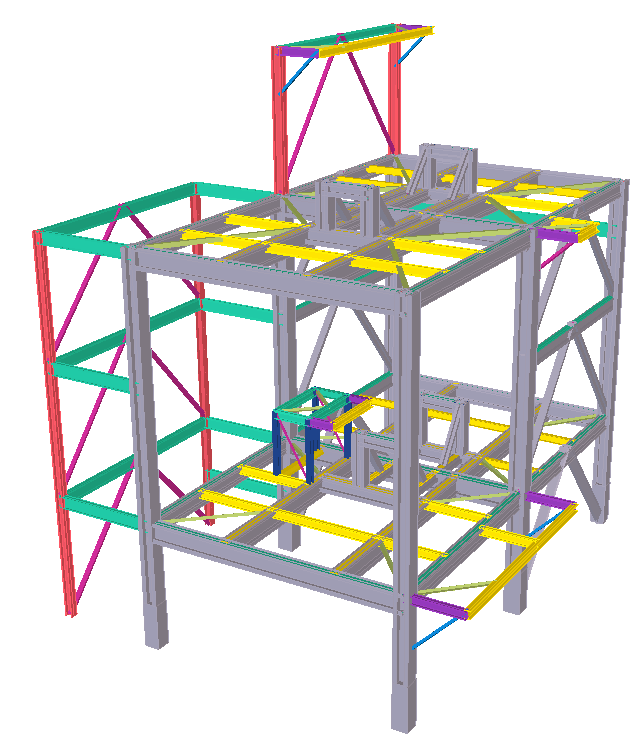

자동 생성된 3D구조모델

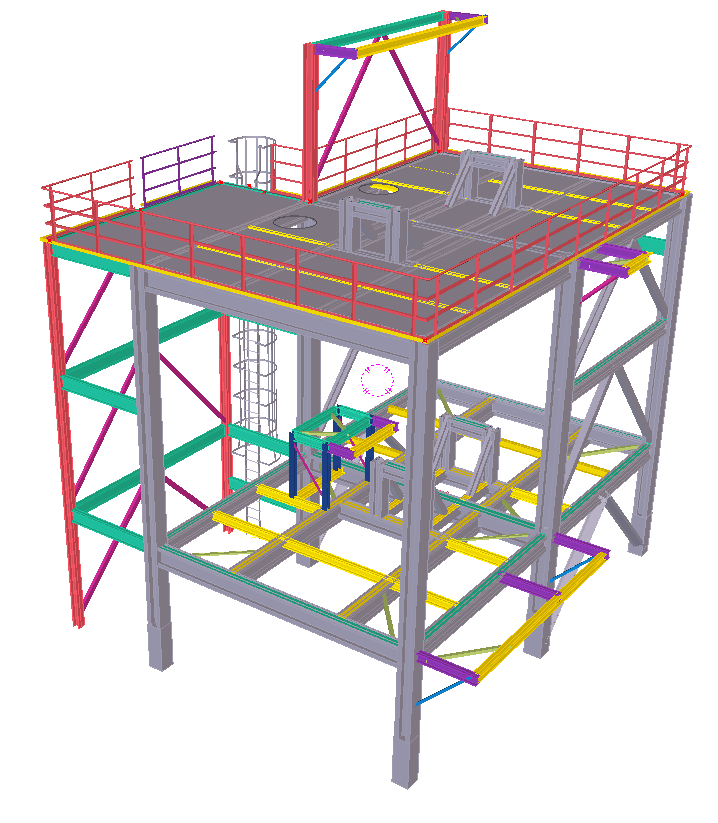

3D구조모델 수정 및 추가부재 생성

브레이싱 Working Point 이동
Handrail, Cage Ladder, Stair, Grating 모델링
접합부 자동생성
Equipment Setting Structure 모델링
기초구조물 모델링

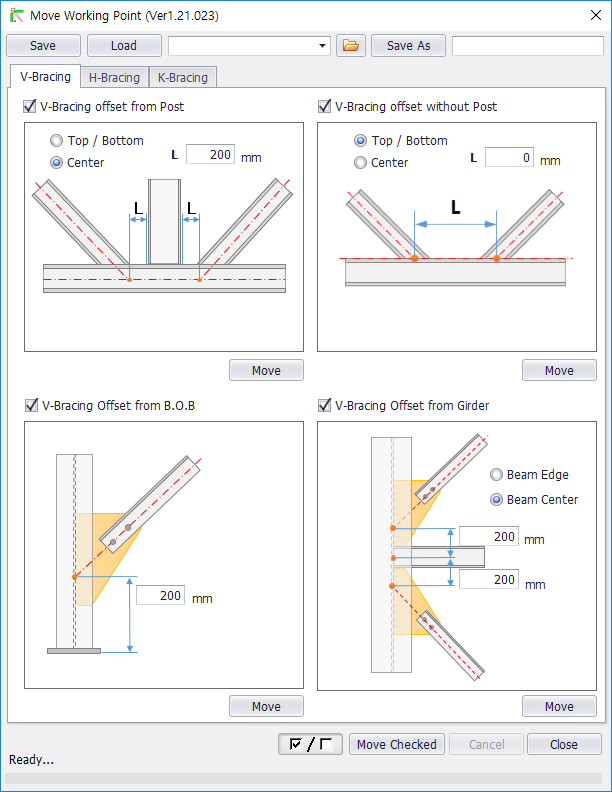

01브레이싱 Working Point 자동이동

브레이스 시·종점위치를 사용자가 입력한 옵션에 따라 자동으로 재배치합니다.

V-Bracing Working Point 설정

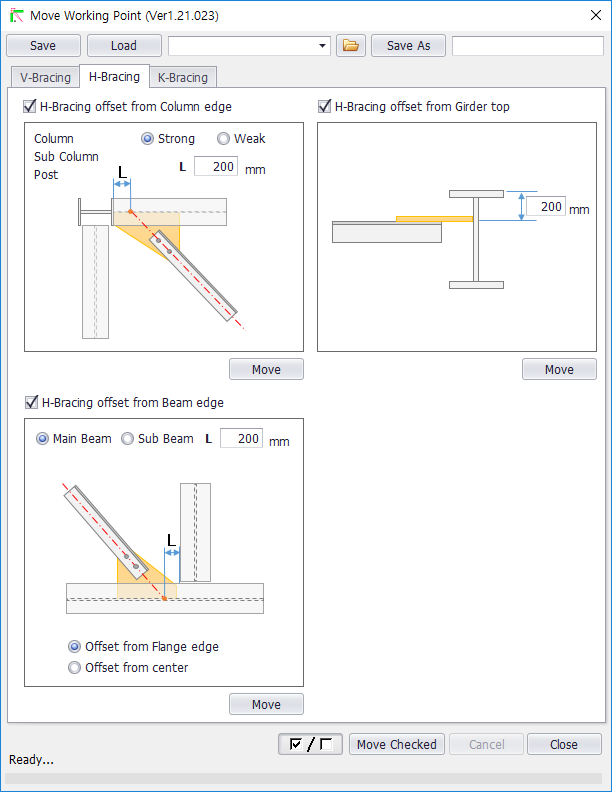

H-Bracing Working Point 설정

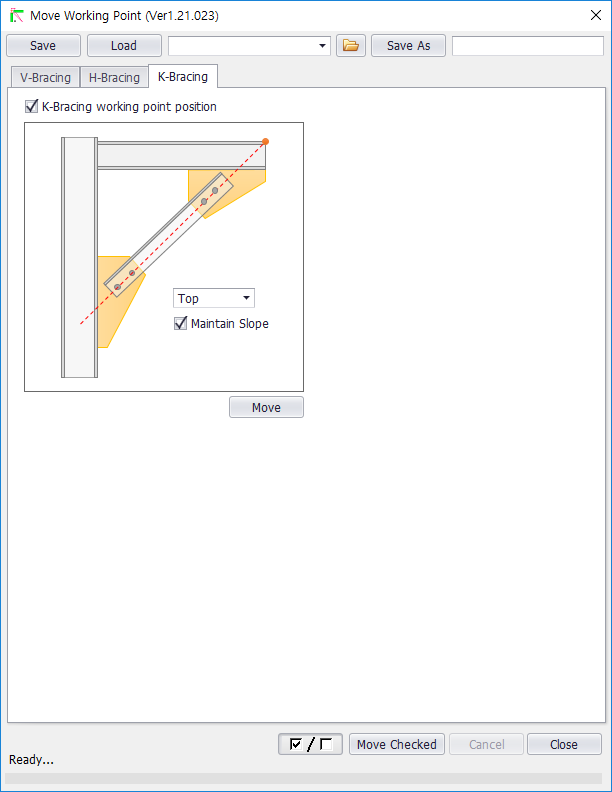

K-Bracing Working Point 설정

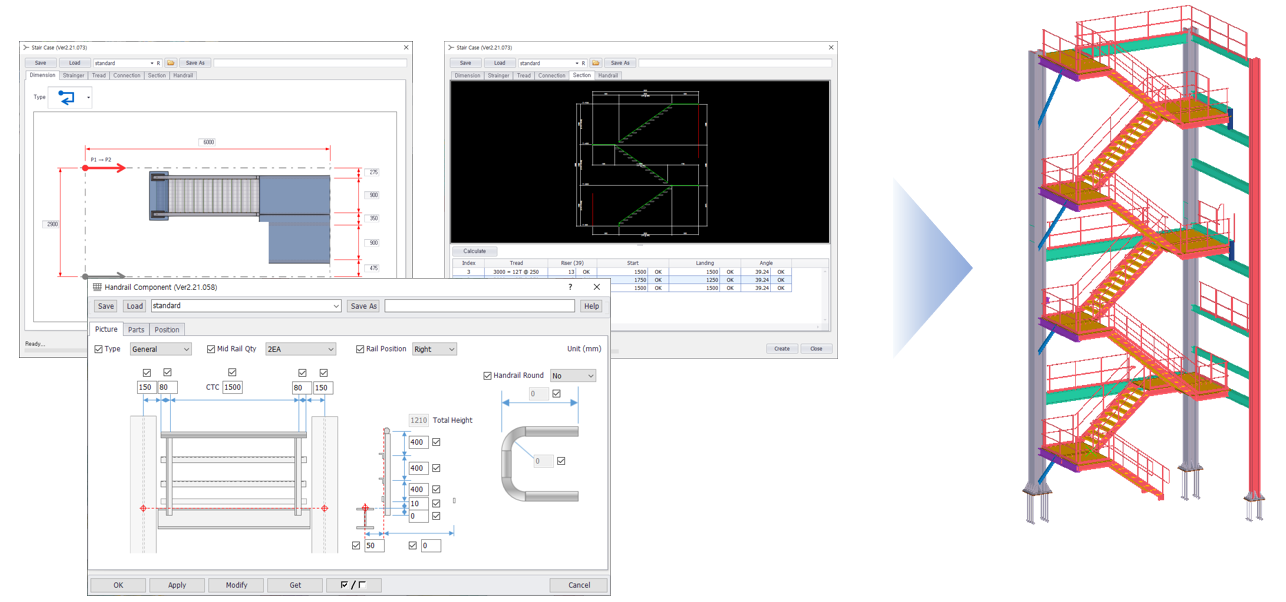

02핸드레일 및 Stair 생성기능

3D구조모델링 중 가장 난해한 계단부를 아주 쉽게 모델링할 수 있습니다.

Stair Case 및 Handrail 설정 → 3D 모델 자동 생성

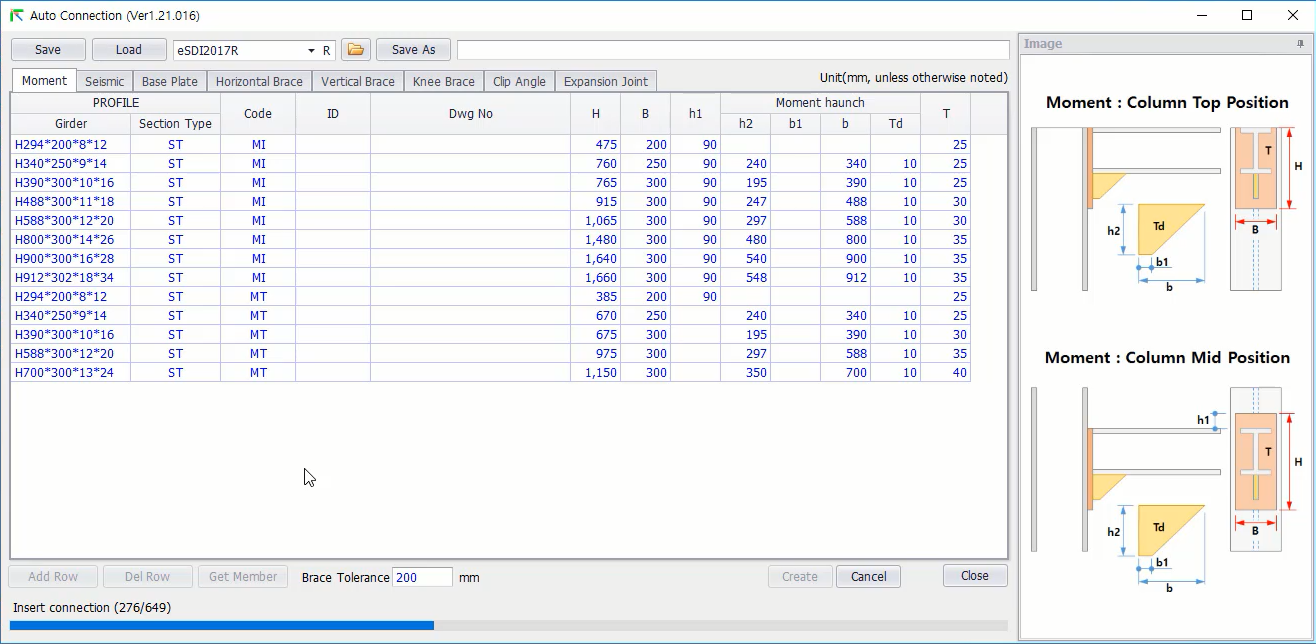

03접합부 자동생성

Shop모델링 수준의 접합부 컴포넌트를 제공하고 있으며, 입력된 데이터베이스를 바탕으로 일괄자동생성 및 모델링 업데이트를 지원합니다.

BasePlate
Shear Connection
Moment Connection
Bracing Connection
(General Type, Clip Angle Type)
Expansion Joint
Field Splice
Wind Post, Crane Girder
Purlin & Girth & Sag Rod

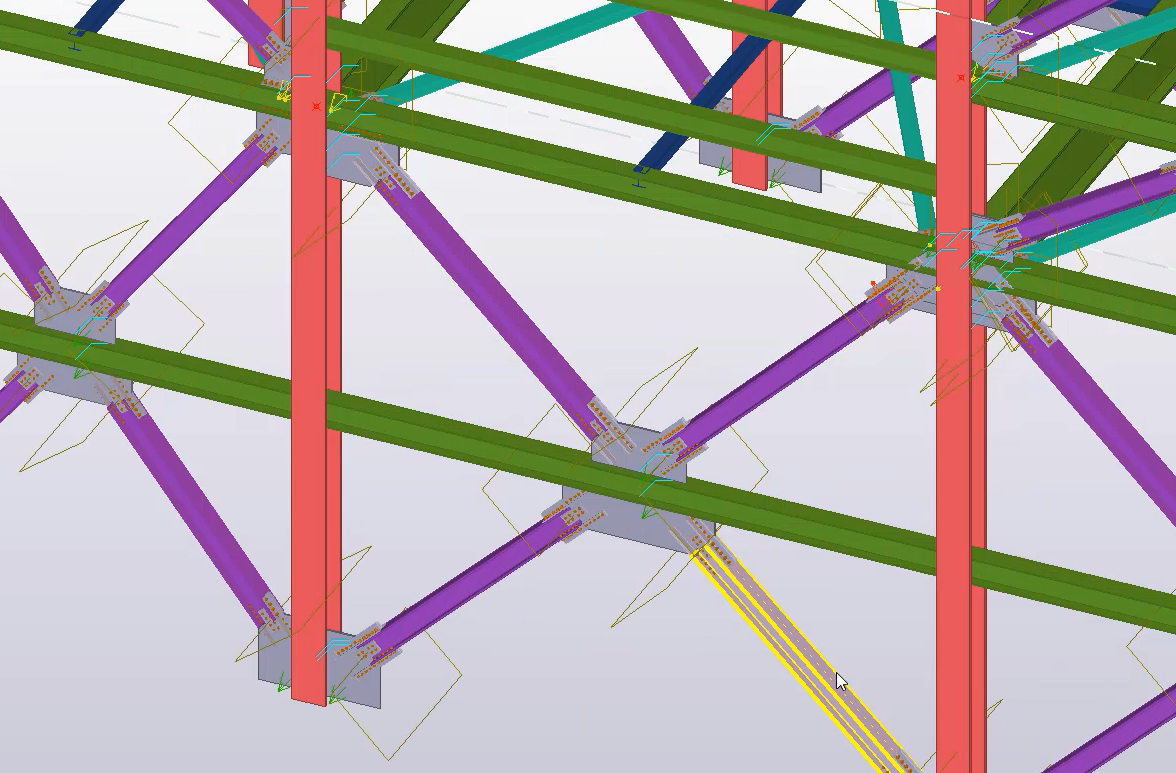

자동 생성된 접합부 모델

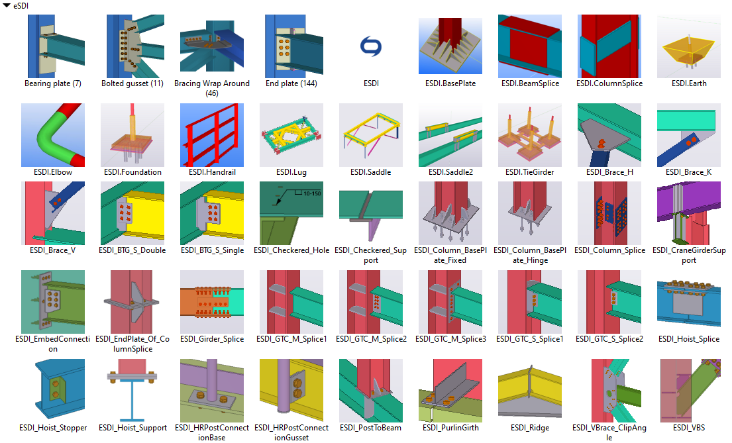

지원하는 접합부 타입 (50여 가지 타입 지원)

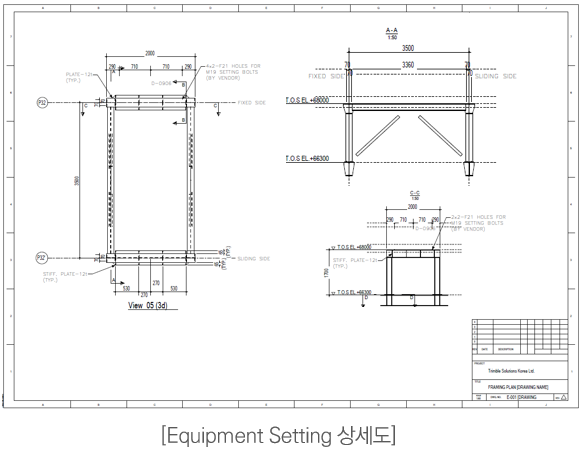

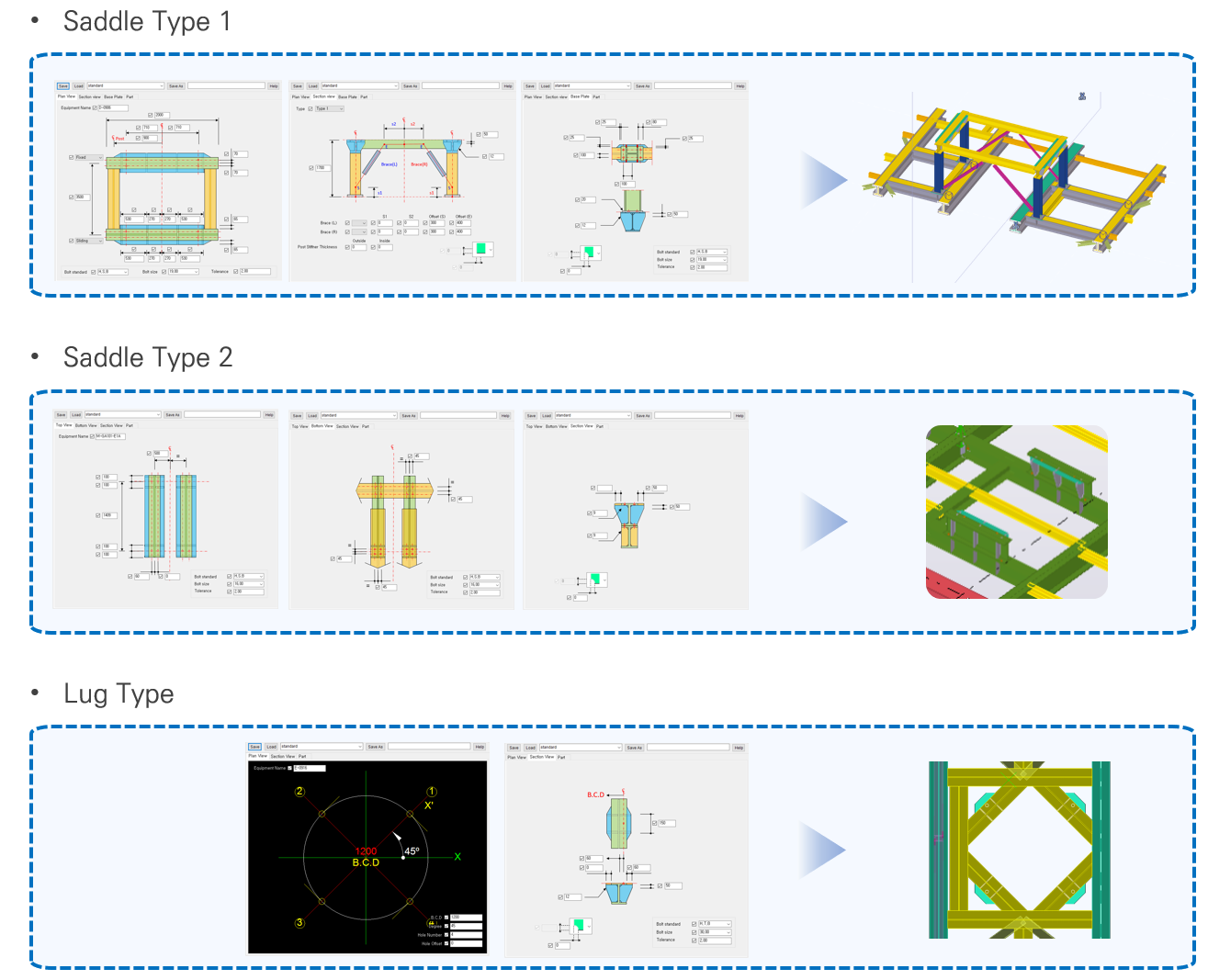

04Equipment Setting Structure 모델링 위자드

장비셋팅을 위한 구조물을 쉽게 모델링할 수 있는 기능을 제공합니다.

Saddle Type 1 / Saddle Type 2 / Lug Type

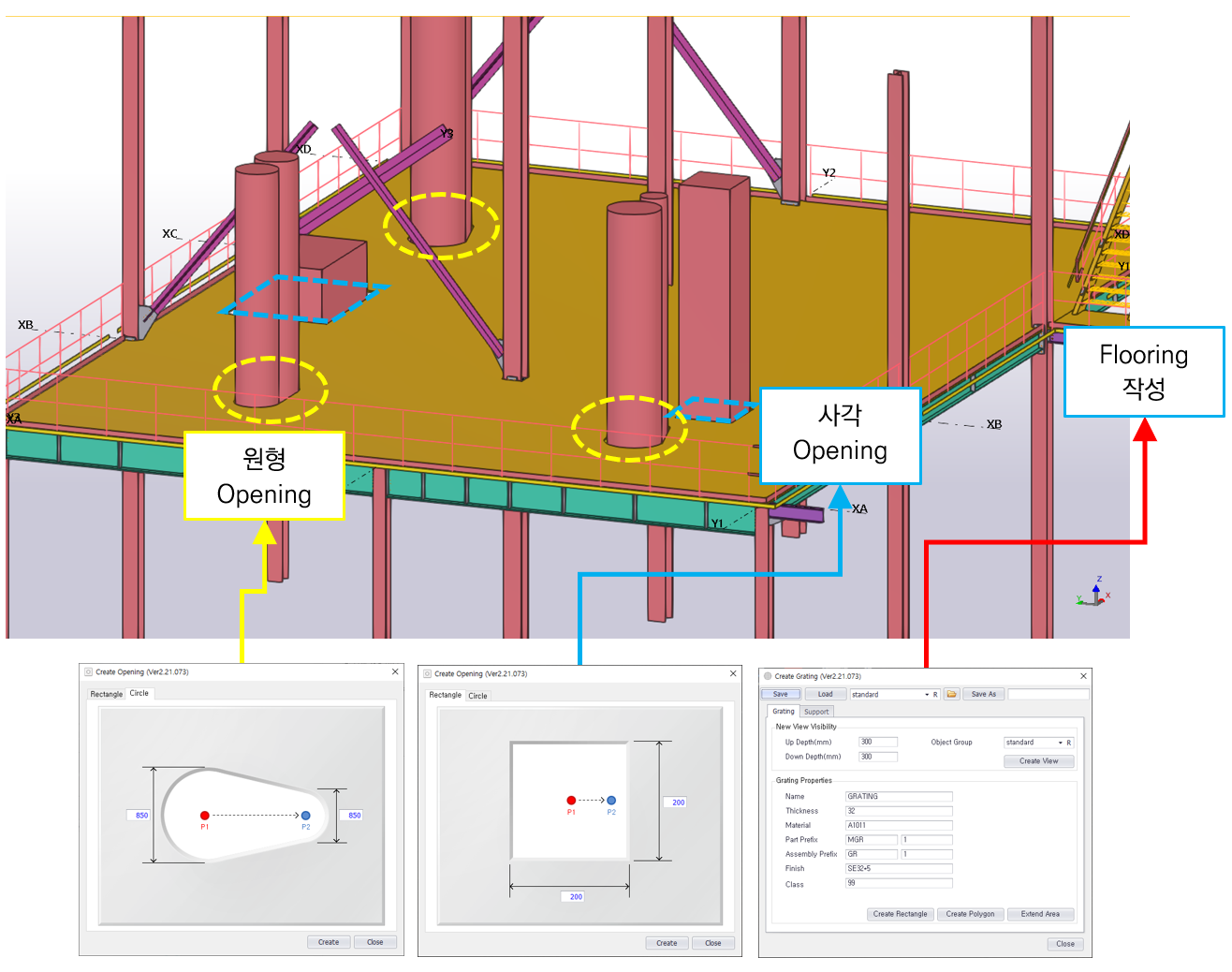

05Floor 형성을 위한 Opening 기능

Flooring 형성을 위한 Grating & Checkered Plate 바닥을 쉽게 작성하며, 각종 Opening을 쉽게 설치합니다. 바닥의 다양한 Opening을 쉽게 모델링할 수 있습니다.

Flooring 작성 / 사각 Opening / 원형 Opening

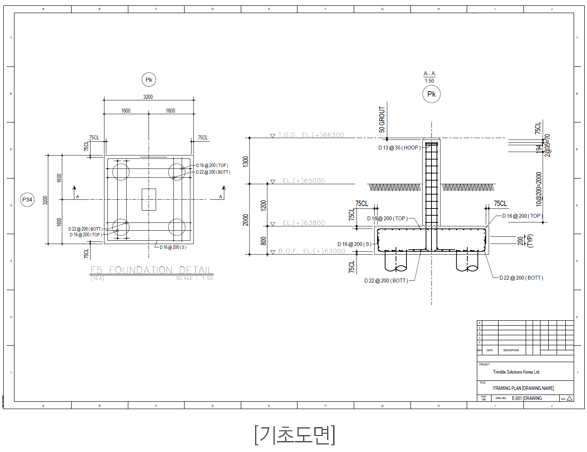

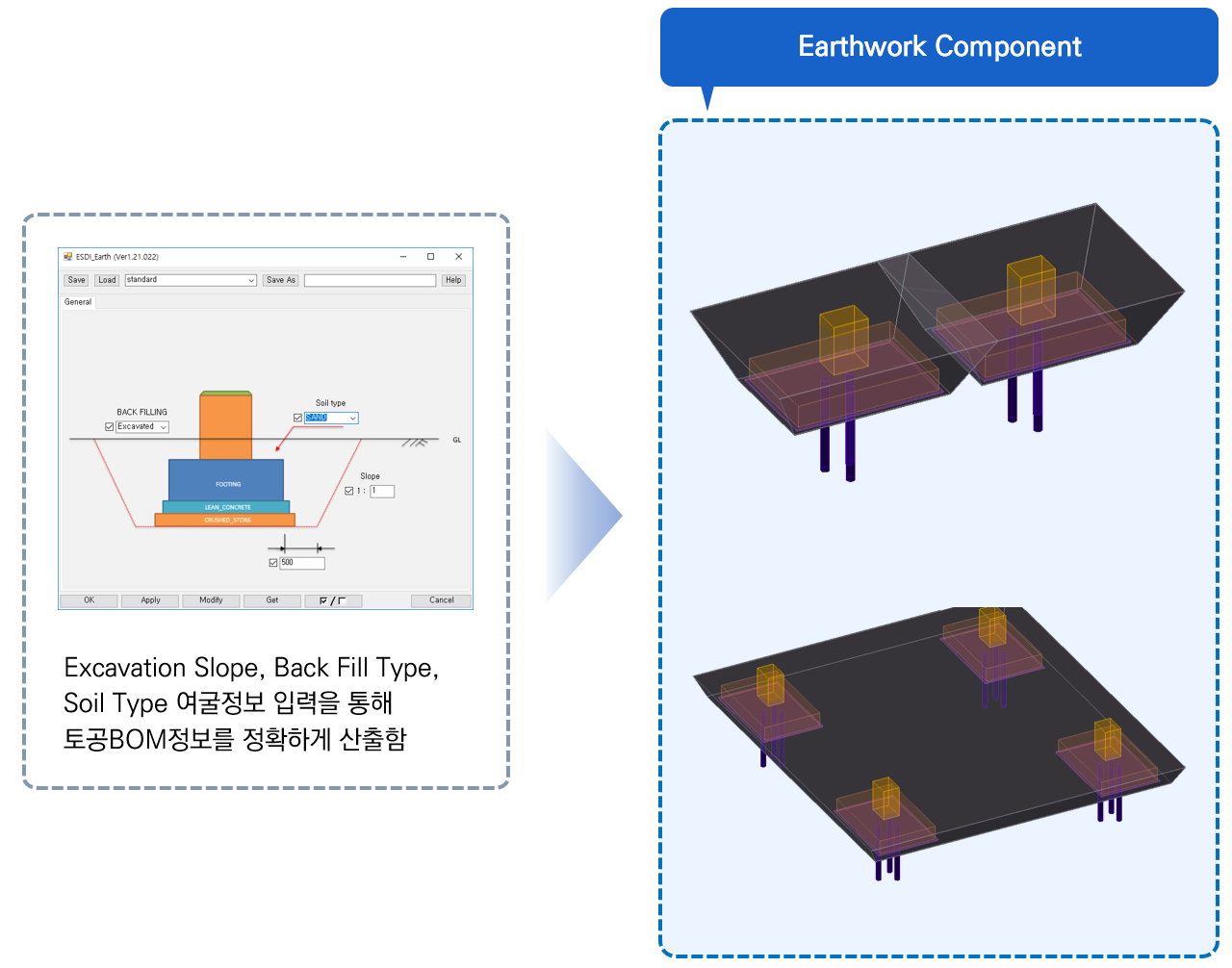

06기초구조물 모델링 위자드 (Full Version 지원)

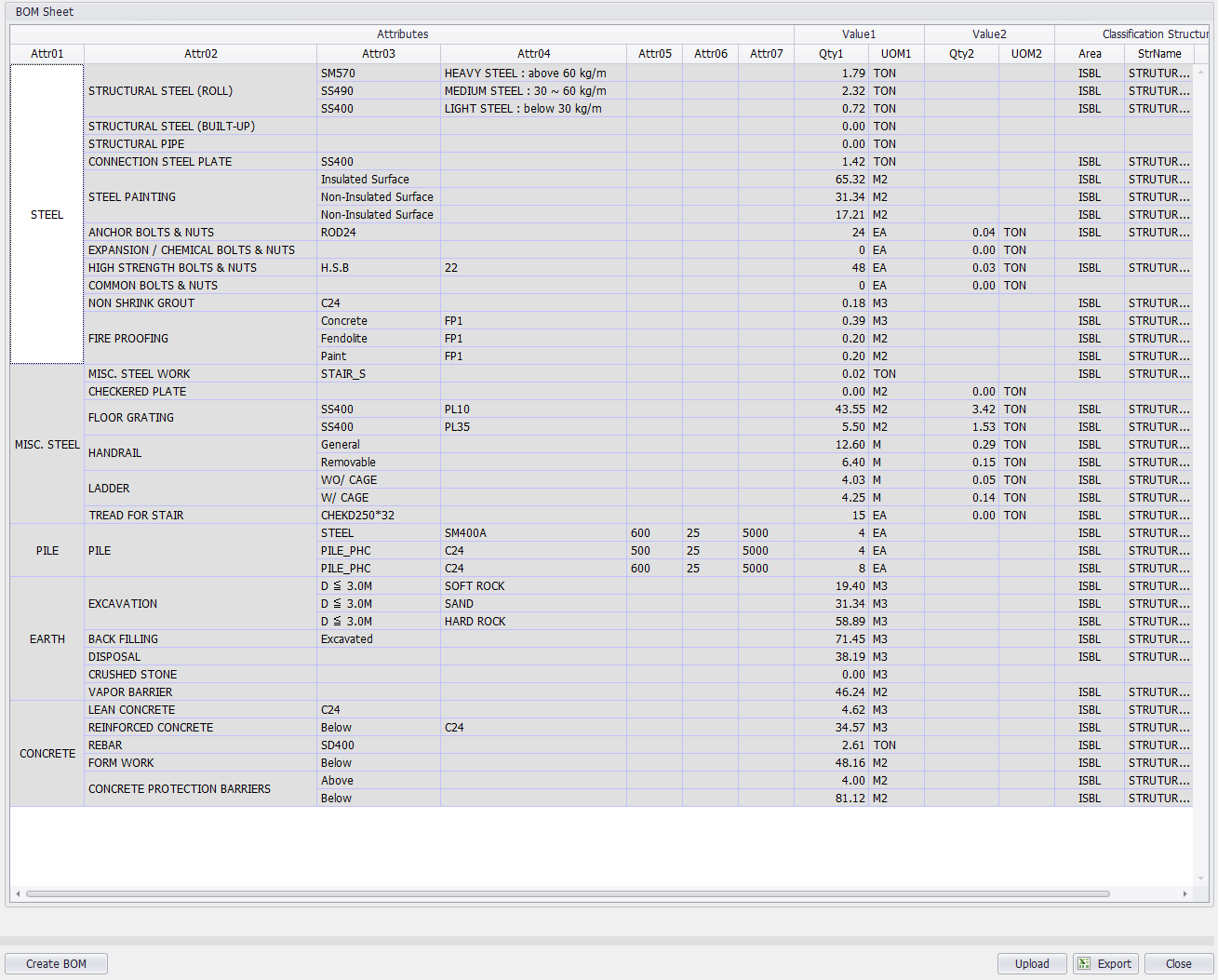

독립기초의 콘크리트, 배근, 토공부까지 일괄로 모델링해주며, 모델링정보를 이용하여 BOM산출시 토공물량까지 자동산출합니다.

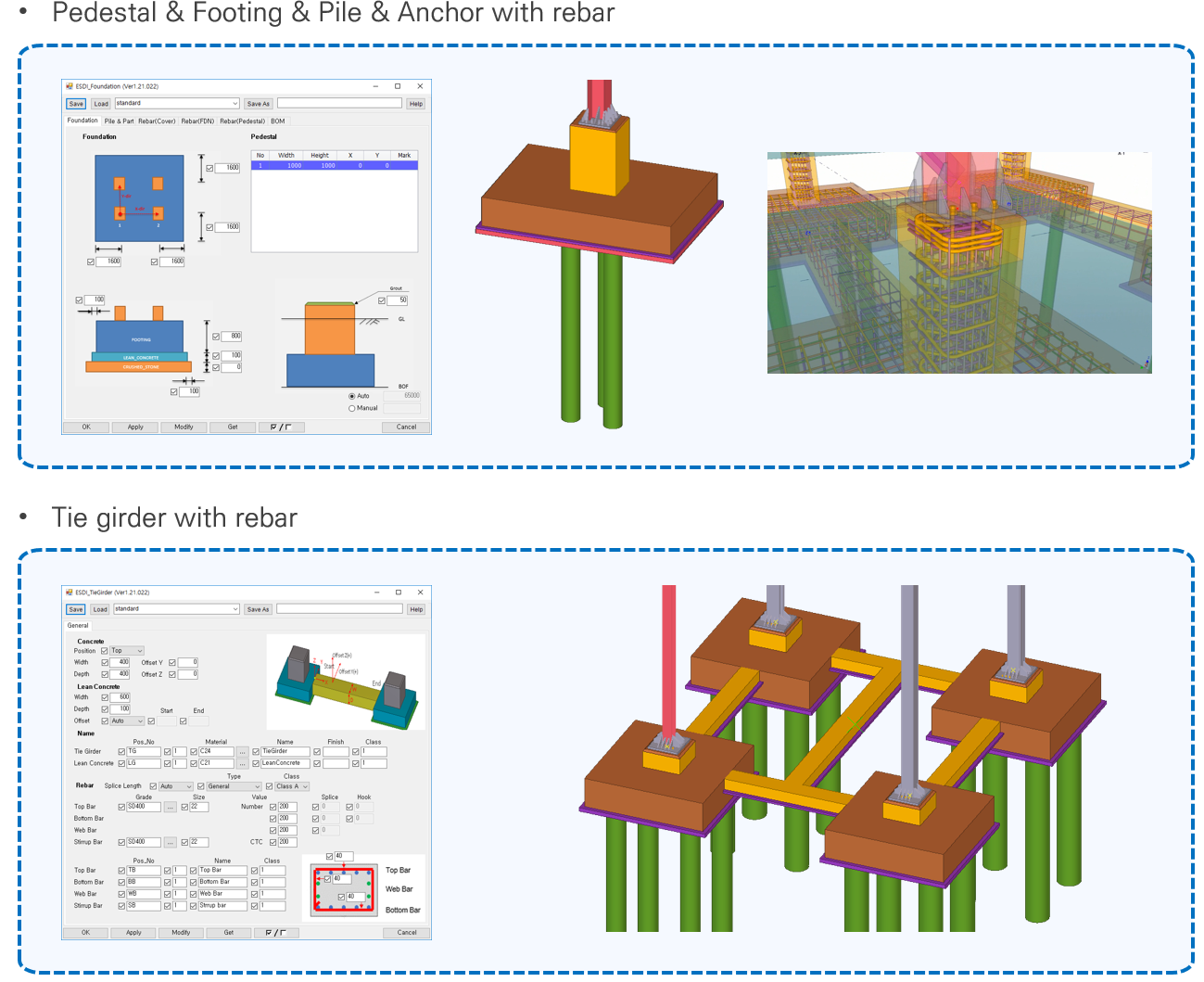

기초구조물 모델링 - Pedestal, Footing, Pile, Anchor with Rebar, Tie Girder

Pedestal & Footing & Pile & Anchor with Rebar / Tie Girder with Rebar

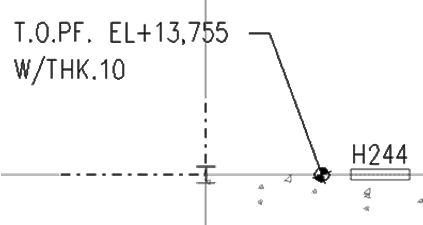

구조도면 자동편집

3D구조모델링 정보를 이용하여 구조도면의 자동생성 및 편집을 지원합니다.
이제 도면편집은 eSDI에게 맡겨주세요.

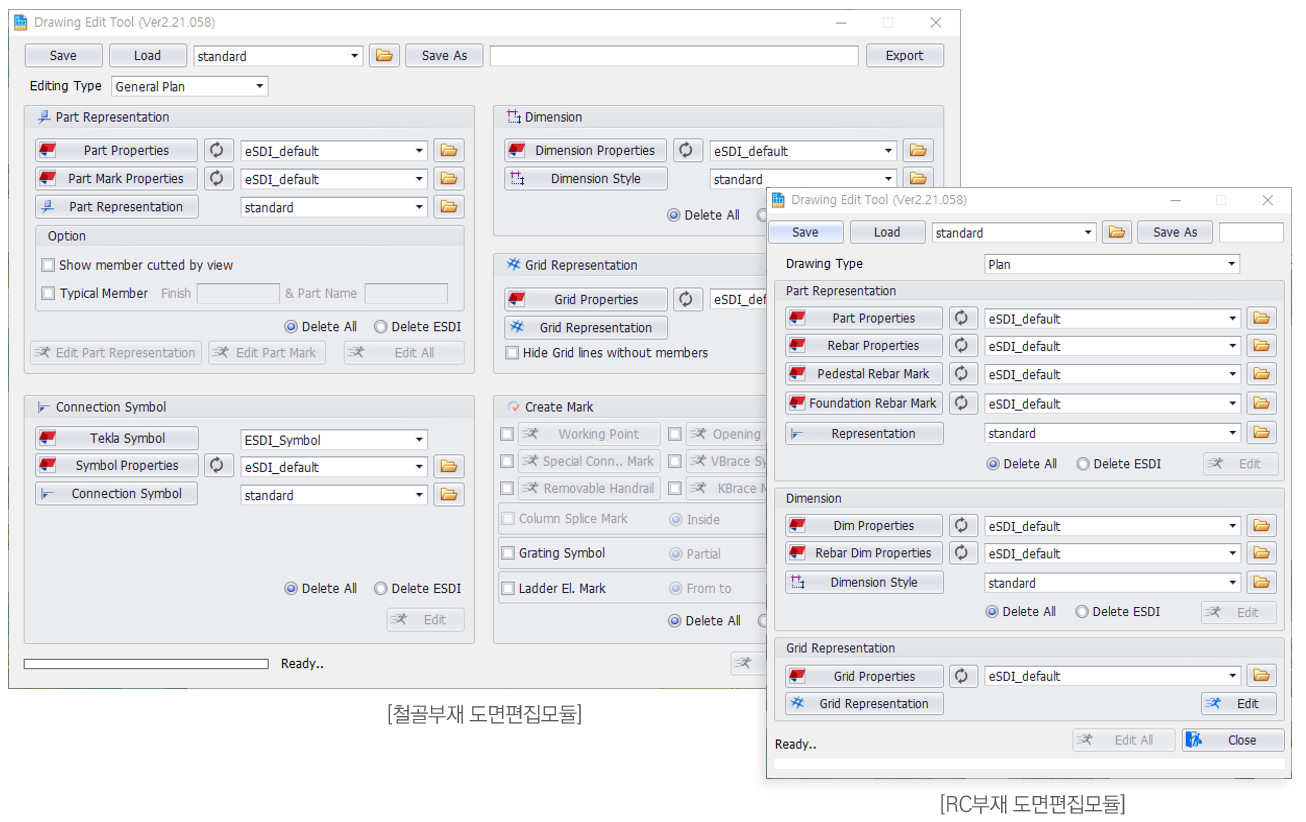

[철골부재 도면편집모듈] / [RC부재 도면편집모듈]

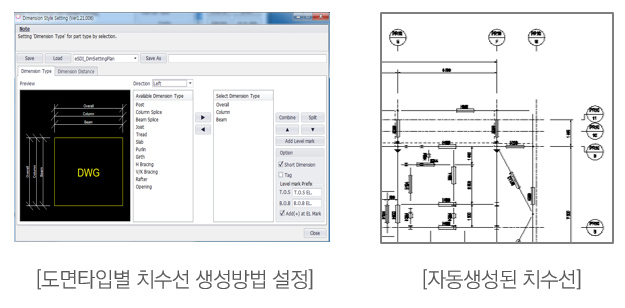

손쉬운 구조도면 생성 및 자동편집시스템

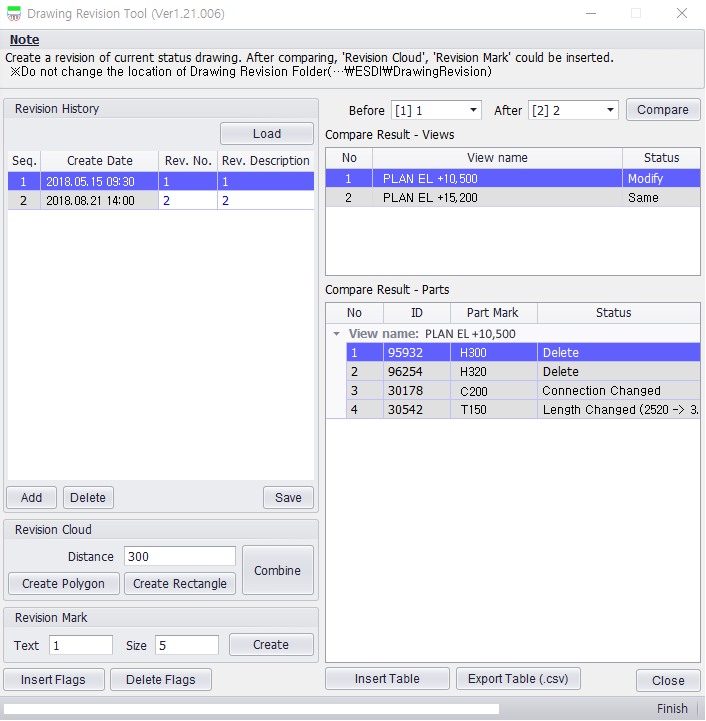

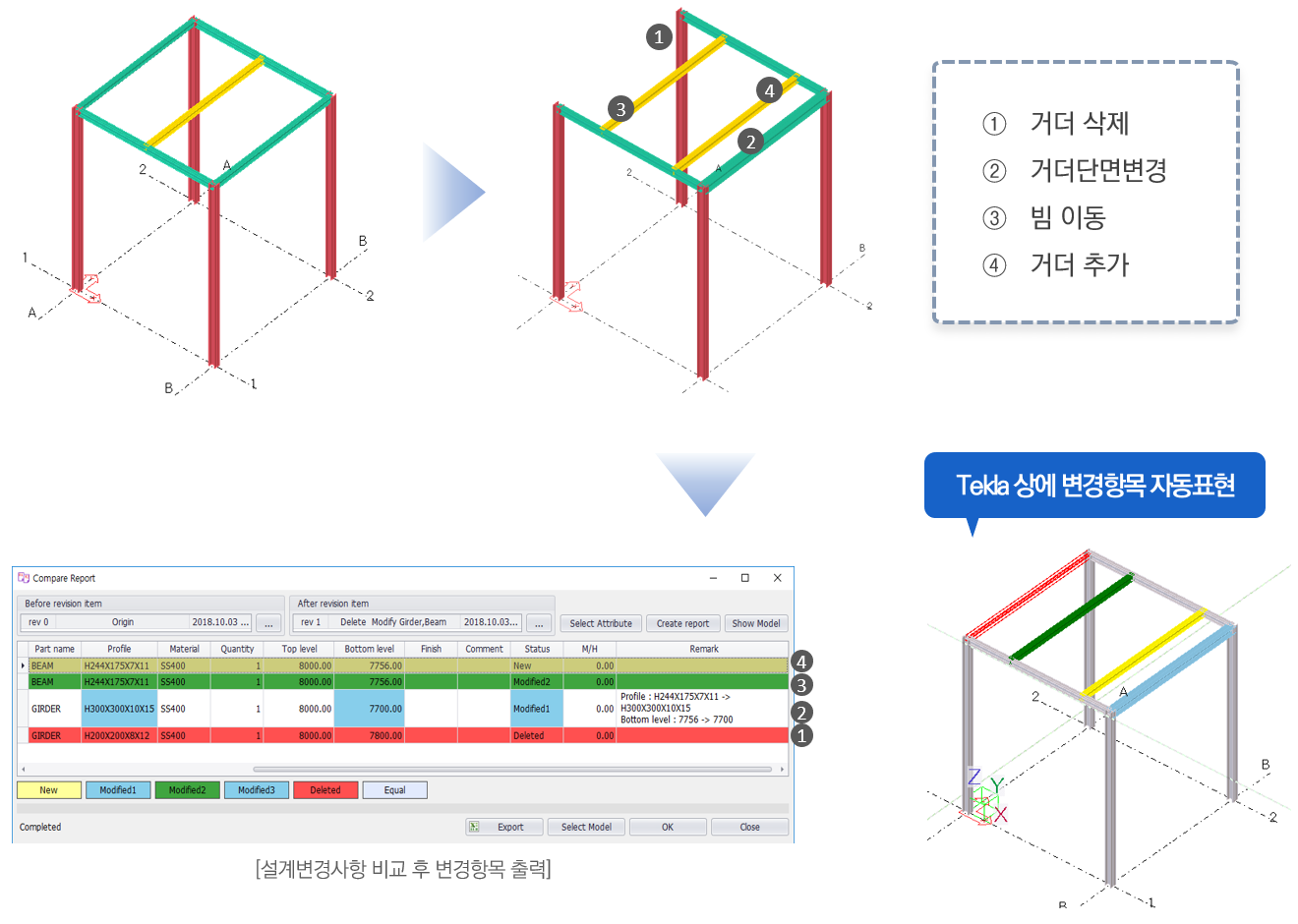

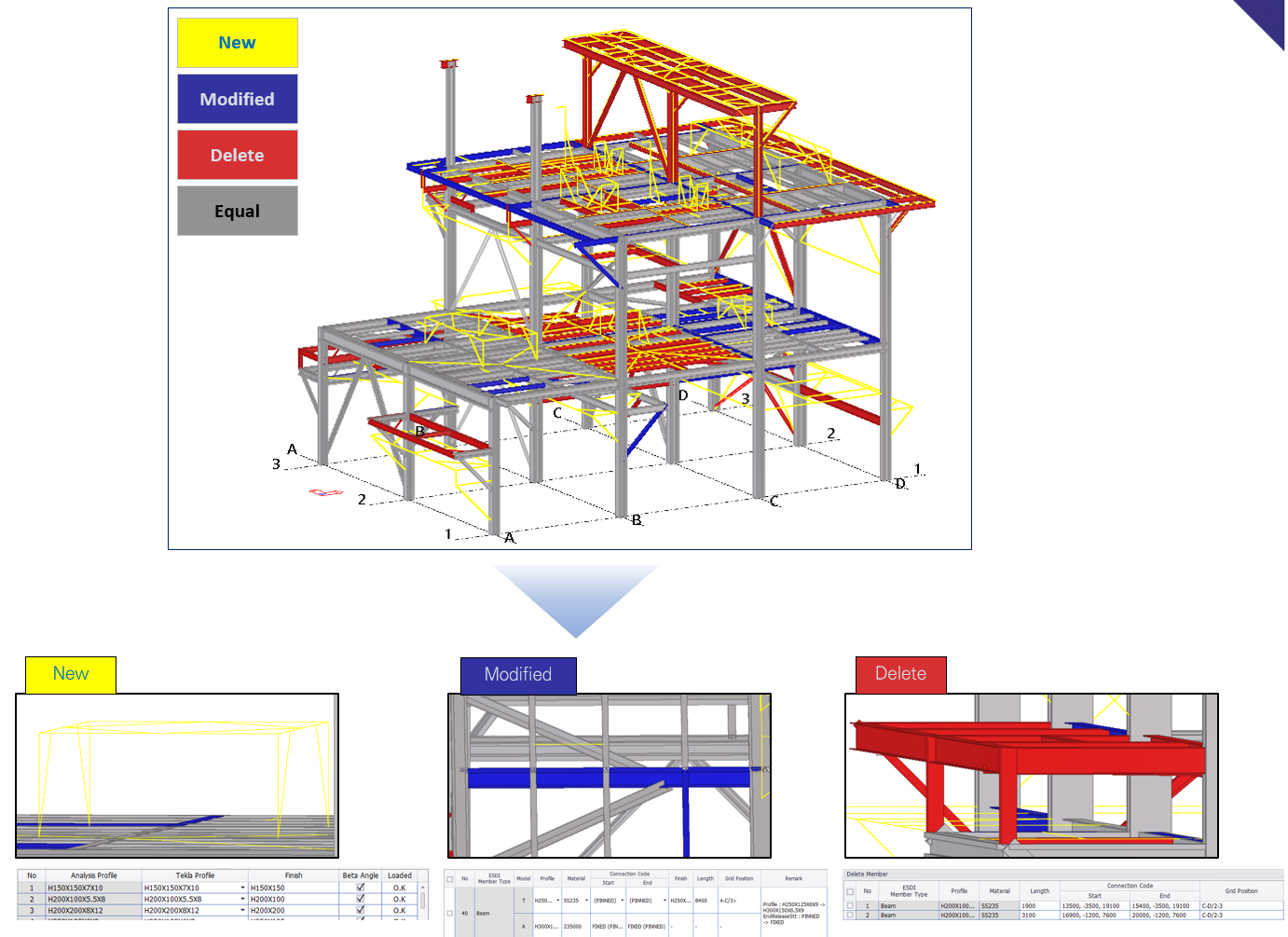

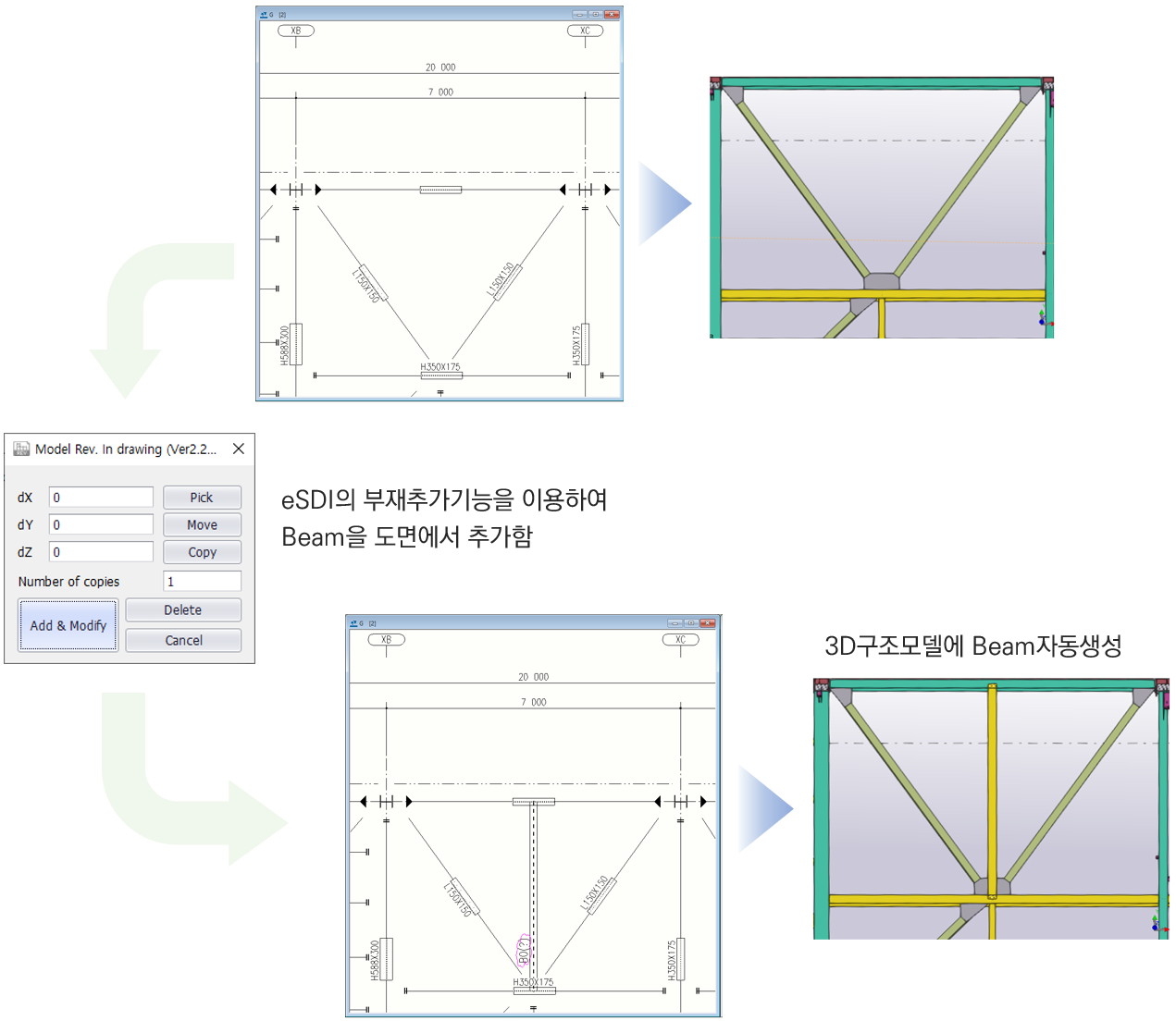

설계변경 및 도면변경관리

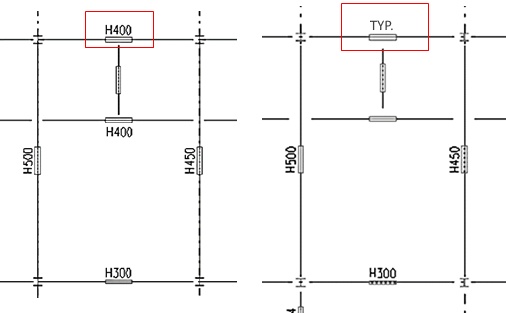

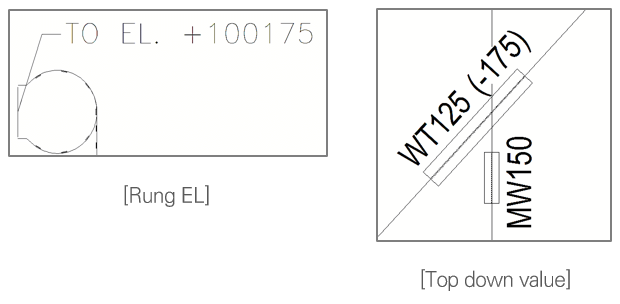

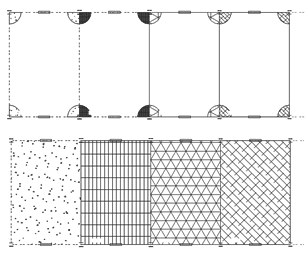

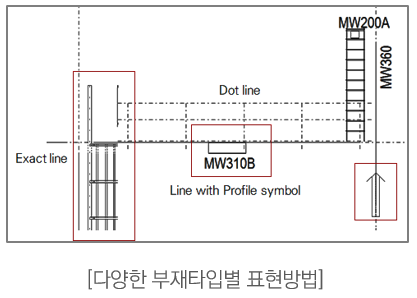

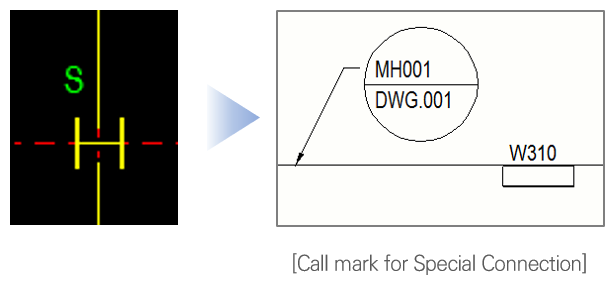

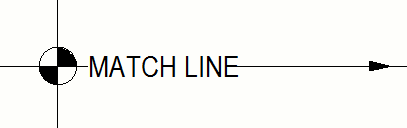

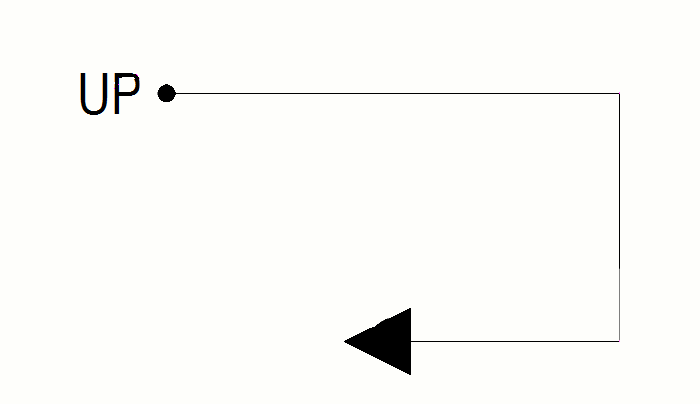

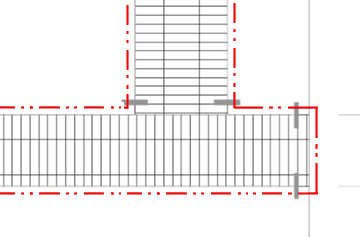

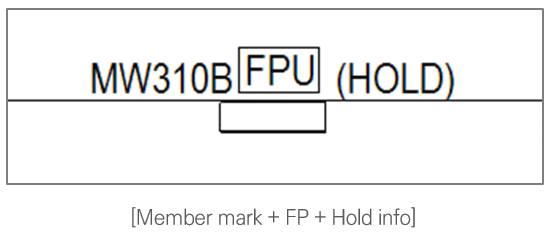

다양한 도면편집스타일 지원

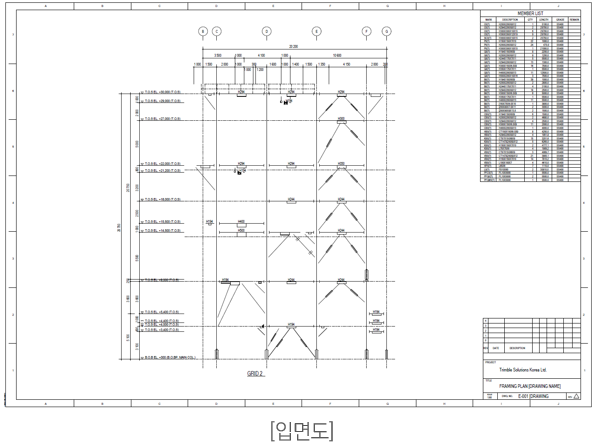

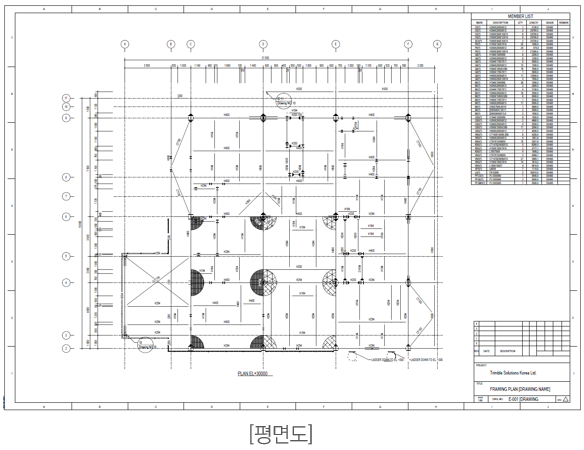

구조평면 및 입면도, 지붕평면도, Floor평면도, Column 배치도, 기초구조물 평면도 및 입면도, FLP, PLP

01구조도면생성을 위한 3D View 관리기능

3D구조모델을 이용하여 도면생성시 각 도면에 포함될 3D모델링영역을 결정하는 것은 어려운 일입니다. 하지만 eSDI의 구조도면 3D View관리기능을 이용하면 3D화면상에서 3D모델영역을 쉽게 직관적으로 확인하고, 수정할 수 있습니다.

3D구조모델에 입력된 Grid 정보를 통해 쉽게 View를 생성 및 관리
설정된 View의 Depth에 따라 3D View상에서 미리보기를 통해 확인 및 수정
View 명칭은 도면유형에 맞게 일괄입력
입력된 3D View를 통해 구조도면 자동생성

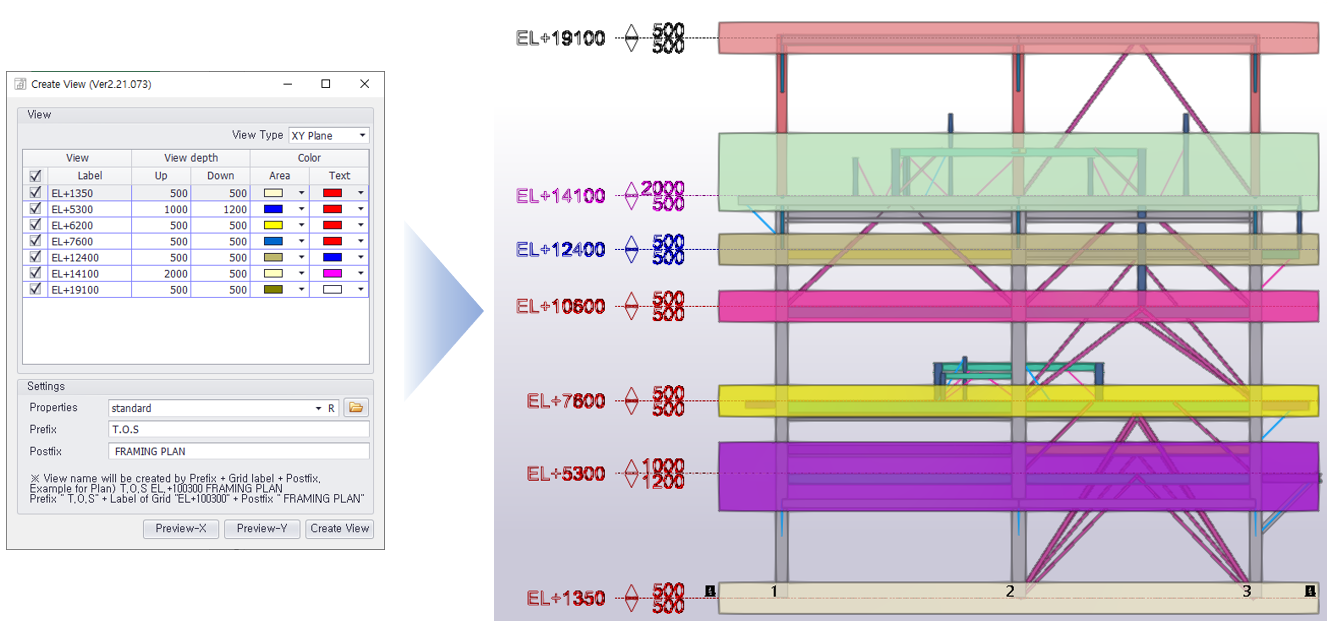

Create View - EL별 Depth 설정 및 3D View 자동 생성

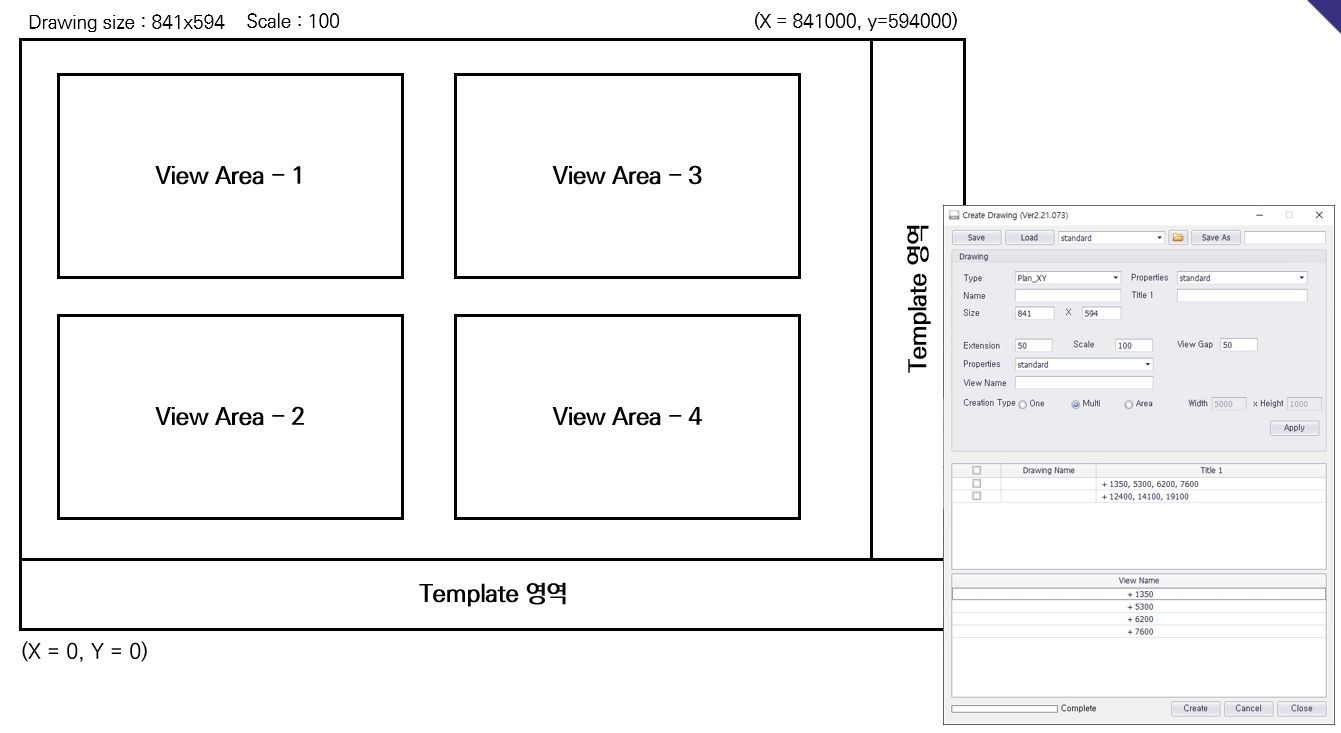

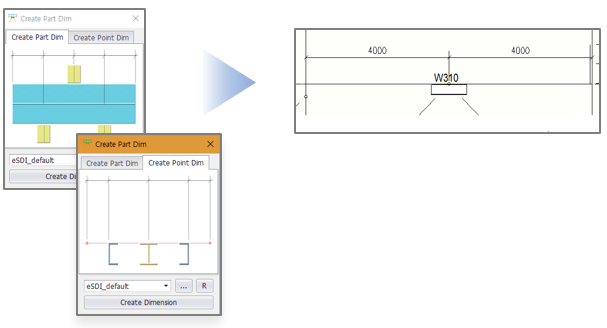

02입력된 3D View정보를 이용하여 구조도면 생성

구조도면생성시 도면영역을 분석하여 적합한 View 배치를 제안합니다.

Drawing Layout Size와 Scale을 참고하여 도면에 포함될 수 있는 View 자동생성 및 배치
View의 영역은 Grid를 포함한 모든 객체의 가장자리의 크기로 View 크기를 확인
Piperack처럼 길이방향으로 긴 Building/Structure의 경우 특정 크기를 "Area"값으로 정의하여 한 개의 Work Plane을 여러 View로 나누어 자동생성
